Подводный шланг с односторонним усилением и манжетами

Оставить заявку

Компания Zebung обладает двадцатилетним опытом проектирования и производства систем для подводной перекачки нефти. При разработке учитываются ключевые факторы: глубина акватории, приливно-отливные явления, перемещения буев и параметры волнения. Доступны варианты исполнения с одинарным или двойным каркасом по спецификации заказчика.

Внутренняя облицовка подводных шлангов выполняется из эластомеров, армированных текстилем, что обеспечивает высокую износостойкость. Шланги с усилением предназначены для систем одноточечного причаливания (SPM) и подводных манифольдов. Изделия рассчитаны на непрерывную перекачку жидкости со скоростью потока до 21 м/с.

Стандарты
Конструкция и производство подводных шлангов соответствуют стандартам OCIMF. Система менеджмента качества сертифицирована согласно требованиям ISO 9001.

Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)

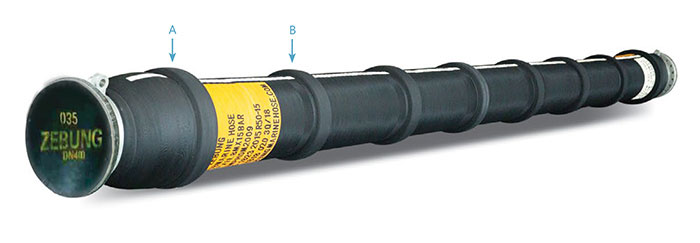

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B
150(6") 382/144 419/161 456/178 368 254 0,6(2,0')
200(8") 485/218 541/243 596/268 471 311 0,8(2,8')
250(10") 575/286 756/315 837/344 471 368 1,0(3,3')
300(12") 893/327 1003/372 1013/417 581 471 1,2(4,0')
400(16") 1808/659 2028/726 2248/793 697 581 1,6(5,3')
500(20") 2412/928 2694/1019 2976/1110 799 697 2,0(6,6')
600(24") 3369/1367 3775/1572 4181/1659 946 799 2,4(8,0')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
