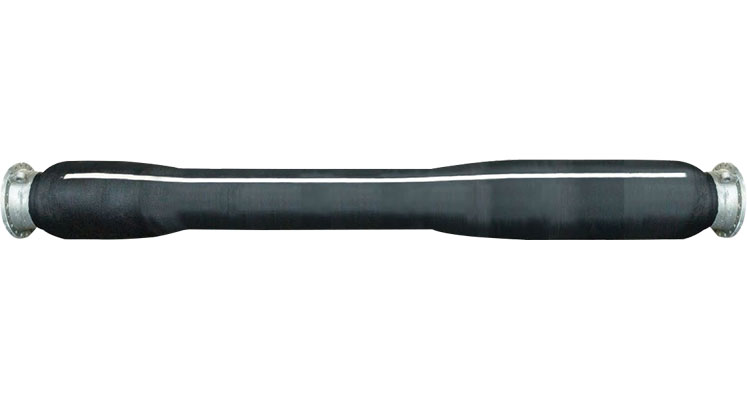

Магистральный подводный шланг

Оставить заявку

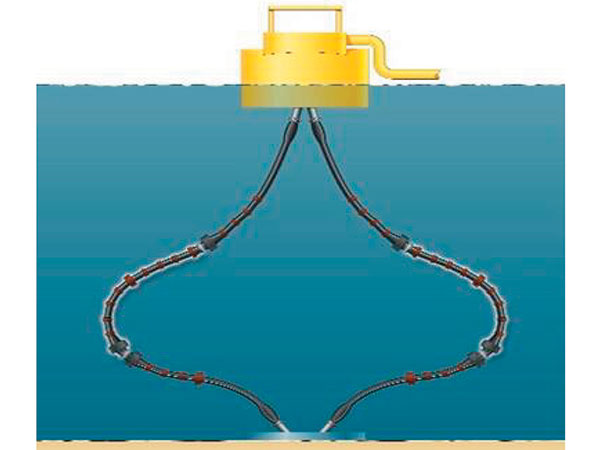

Магистральный подводный шланг предназначен для соединения подводных манифольдов и магистральных подводных трубопроводов в составе шланговых систем одноточечных причальных терминалов (SPM). В зависимости от условий эксплуатации возможно проектирование и изготовление шлангов с одинарным или двойным каркасом.

Особенности
1. Номинальное рабочее давление: 15, 19 или 21 бар.
2. Коэффициент запаса прочности: 5:1.
3. Электрическая непрерывность: непрерывное исполнение (или по спецификации заказчика).

Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B
150(6") 372/144 415/161 458/178 368 254 0,6(2,0')
200(8") 505/217 561/242 617/267 471 311 0,8(2,8')
250(10") 681/282 762/311 843/340 471 368 1,0(3,3')
300(12") 942/346 1052/381 1162/416 581 471 1,2(4,0')
400(16") 1389/592 1559/659 1729/726 697 581 1,6(5,3')
500(20") 1840/837 2072/928 2304/1019 799 697 2,0(6,6')
600(24") 2704/1254 3030/1399 3356/1544 946 799 2,4(8,0')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
