Усиленный шланг с контролируемой плавучестью

Оставить заявку

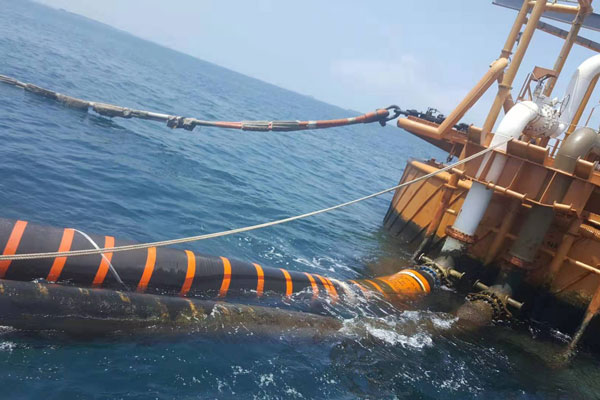

Усиленный шланг с контролируемой плавучестью используется для подключения к выносным причальным устройствам (SPM) или буям типа CALM при перекачке нефти и нефтепродуктов между танкерами и судами типа FPSO.

Испытания оборудования
В процессе производства каждый шланг проходит приемосдаточные испытания согласно стандарту GMPHOM 2009 или спецификациям заказчика. Это гарантирует надежность оборудования при эксплуатации в морских условиях.

Особенности
1. Назначение: специализированная конструкция для подключения к трубопроводным системам FPSO.
2. Исполнение: с одинарным или двойным каркасом.
3. Номинальное рабочее давление: 21 бар.
4. Минимальный запас плавучести: от 20% (или по спецификации заказчика).
5. Электрическая непрерывность: разрывная (или по спецификации заказчика).
6. Система безопасности: встроенная индикация утечек. При повреждении первичного каркаса датчик оперативно сигнализирует о сбое, что позволяет минимизировать экономические потери и риски для экологии.

Технические характеристики
(Данные для номинального рабочего давления 15, 19 или 21 бар)

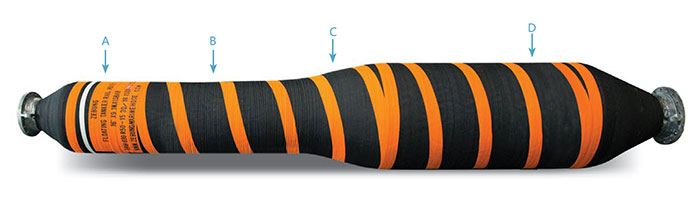

Внутренний диаметр, мм (дюймы) Вес на воздухе (пустой), кг Внешний диаметр, мм Мин. радиус изгиба, м
9,1 м 10,7 м 12,2 м A B C D
150(6") 428 478 528 340 220 340 410 0,9(3')
200(8") 556 623 690 400 270 400 480 1,2(4')
250(10") 840 941 1042 460 330 480 560 1,5(5')
300(12") 1021 1143 1265 520 390 570 650 1,8(6')
400(16") 1894 2164 2434 600 530 760 850 2,4(8')
500(20") 2450 2740 3030 760 630 880 960 3,0(10')
600(24") 3615 4000 4385 850 740 1050 1130 3,6(12')

Примечание: изготовление по индивидуальным спецификациям - по запросу.

Сертификаты

  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного плавающего рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 300)
  • Протокол испытаний Бюро Веритас (BV) однокаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного подводного рукава (DN 600)
  • Протокол испытаний Бюро Веритас (BV) двухкаркасного плавающего рукава (DN 600)
